减压阀:Y43H不锈钢蒸汽减压阀|锅炉减压阀

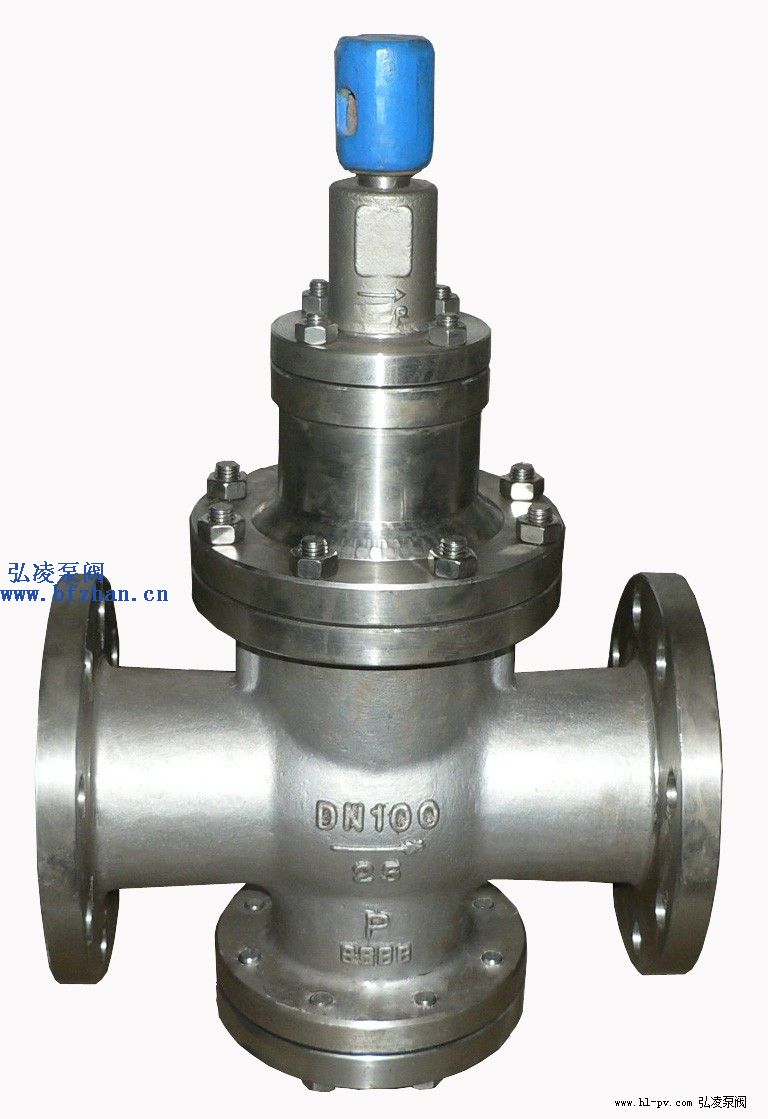

点击放大图片

Y43H不锈钢蒸汽减压阀|锅炉减压阀的详细资料：
蒸汽减压阀概述：
　　　　本系列减压阀属于先导活塞式减压阀．由主阀和导阀两部分组成．主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。

蒸汽减压阀主要技术参数和性能指标：
公称压力（MPa） 1.6 2.5
壳体试验压力（MPa） 2.4 3.75
密封试验压力（MPa） 1.6 2.5
最高进口压力（MPa） 1.6 2.5
出口压力范围（MPa） 0.1-1.0 0.1-1.6
压力特性偏差（MPa） GB12246-1989
流量特性偏差（MPa） GB12246-1989
最小压差（MPa） 0.15 0.15
渗漏量 GB12245-1989

蒸汽减压阀主要零件材料：

零件名称零件材料
阀体、阀盖、底盖 WCB
阀座、阀盘 2Cr13
缸套 2Cr13/25''镀硬铬)
活塞 2Cr13/铜合金
活塞环合金铸铁
导阀座、导阀杆 2Cr13
膜片 1Cr18Ni9Ti
主阀弹簧 50CrVA
导阀主弹簧 50CrVA
调节弹簧 60Si2Mn

蒸汽减压阀流量系数''Cv)： DN 15 20 25 32 40 50 65 80 100 125 150
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140

蒸汽减压阀主要外形尺寸：
公称压力公称通径
DN''mm) 尺寸 ''mm)
L D D1 b Z-фd D3 H1 H2
1.6Mpa 25 180 115 85 14 4-18 115 101 315
32 200 135 100 16 4-18 130 107 320
40 220 145 100 16 4-18 145 113 325
50 250 160 125 16 4-18 155 120 335
65 280 180 145 18 4-18 170 140 365
80 310 195 160 20 8-18 200 150 385
100 350 215 180 20 818 200 150 385
125 400 245 210 22 8-18 235 185 425
150 450 280 240 24 8-23 265 210 445
2.5Mpa 25 180 115 85 16 4-14 115 101 315
32 200 135 100 18 4-18 130 107 320
40 220 145 110 18 4-18 145 113 325
50 250 160 125 20 4-18 155 120 335
65 280 180 145 22 8-18 170 140 365
80 310 195 160 22 8-18 200 150 385
100 350 230 190 24 8-23 200 150 385
125 400 270 220 28 8-25 235 185 425
150 450 300 250 30 8-25 265 210 445

弘凌泵阀公司订货须知：
一、①蒸汽减压阀产品名称与型号②蒸汽减压阀口径③蒸汽减压阀是否带附件以便我们的为您正确选型④蒸汽减压阀的使用压力⑤蒸汽减压阀的使用介质的温度。
二、若已经由设计单位选定弘凌泵阀公司的蒸汽减压阀型号，请按蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的弘凌泵阀公司专家为您审核把关。
感谢您访问我们的网站【http://www.hl-pv.com弘凌泵阀公司】如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
