产品说明

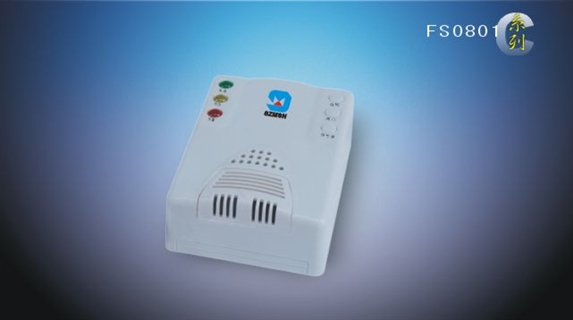

FS080C系列全智能燃气泄漏报警器，采用高品质的纳米半永久加热型半导体气敏传感器，经过精心设计，使其具有稳定性高，寿命长、抗干扰气氛，抗中毒能力强、输出功率大，输入电压宽、控制对象多等特点，是适合于家庭燃气安全系统使用的高品质产品。
型号说明：
    FS0801C系列是适用于天然气、液化石油气的报警器，FS0802C系列是适用于人工煤气的报警器。
FS080CH型——单户声光报警使用
FS080CV型——报警10秒钟后，可自动关闭电磁阀
FS080CN型——报警10秒钟后，有开/闭路信号输出
FS080CS型——报警10秒钟后，有控制机械手的信号输出
基本参数：

输入电压静态功耗信号输出      报警响度    分级报警

FS0801CV       交流150    ＜2W    开/闭路信号    ＞85d B     二级
控制阀门         ～265V

FS0801CS       交流150    ＜2W    开/闭路信号    ＞85d B     一级
控制机械手         ～265V

FS0801CN       直流9      ＜1.2W 开/闭路信号     ＞85d B     二级
联网使用        ～15V

FS0801CH       交流180    ＜4W      无           ＞85d B     二级
单户报警        ～260V

适合气体：□天然气   □液化石油气 □人工煤气
报警设定值：＜25%LEL
环境温度范围：-10℃～55℃（室内使用型）
湿度范围：＜95/%
贮存温度范围：-25℃～55℃
压力限制：86～106KPa
使用寿命：5年
使用场所：室内

安装说明
安装位置
1.      适用于液化石油气的报警器，应安装于距地面小于1m，距地面和墙壁大于2cm的位置处，距厨具小于4m的位置，如图---3所示。
2.      适用于天然气、人工煤气的报警器，应安装于距顶棚小于1m，距顶棚和墙壁大于2cm的位置处，距厨具小于8m的位置，如图---3所示。

注意：
◆ 报警器应安装于易于观察，易于喷气检查的位置。
◆ 报警器应安装在有燃气具、有可能发生燃气泄漏的房间里，其他房间的燃气泄漏有可能不会发生警报。
◆ 严禁在安装过程中，振动、跌落、冲击报警器，否则报警器将会失效。
◆ 报警器的安装位置，不可正对油烟气。
◆ 报警器不可安装在通风良好或气流较大处。
◆ 报警器不可被其他物体遮蔽。
◆ 报警器不可安装在冰箱、空调等振动物体旁。
安装方法
1 可将报警器悬挂在墙壁上，或将报警器的挂板安装于墙洞中，再将报警器挂在挂板上。如下图所示：

2 将报警器控制线与控制对象相连接，红色线与红色线连，黑色线与黑色线相连。

使用说明
1. 按照《安装说明》中的要求将报警器安装固定好。
2. 接通电源，此时绿色灯闪烁，报警器处于预热状态，不能进行正常的检测工作。
3. 4分钟后，绿色灯停止闪烁，处于长亮状态，报警器进入正常工作状态。
CS型报警器将自动关闭机械手，此时如需开通燃气，必须按下CS型报警器的“开阀门键”，才可开通。
4. 一级报警：当环境气氛恶劣，或有少量气体泄漏时，红黄灯交替闪烁，CM\CF型报警器可自动启动排气扇。
5. 二级报警：当气体泄漏达到危险浓度时，红色灯快速闪烁，报警器发出“嘀-嘀-嘀”的报警声。持续10秒后，报警器继电器输出开路，并有：CM/CV型报警器可自动关闭阀门
CS型报警器可自动关闭手工阀门，如在30秒内，机械手不能够完全关闭手阀，报警器将每隔5秒发出间隙鸣叫，直到阀门完全关闭为止。
6．失效报警：如果传感器损坏，不能正常报警，报警器红灯常亮，并将发出长鸣声，并有联网报警信号输出
按键功能
“自检”按键——按下此键，应有声光报警，10秒钟后，有联网及控制信号输出。
CM/CV/CF型按键说明
“阀门”按键——按动一次，报警器实行关闭阀门动作一次''限于型号CM/CV使用)，关闭动作中，黄灯亮
“排气扇”按键——按动此键，将实现排气扇循环开/关动作''限于型号CM/CF使用)，排气扇开启时，黄灯闪烁
CS型按键说明
“开阀门”按键——按动此键，报警器实行关闭阀门动作，动作正在进行时，黄灯亮，动作结束后，黄灯熄灭，如果不能完全关阀门，报警器将每隔5秒发出间隙鸣叫
“关阀门”按键——按动此键，报警器实行开启阀门动作，动作正在进行时，黄灯亮，动作结束后，黄灯熄灭，如果不能完全开启阀门，报警器将每隔5秒发出间隙鸣叫

维护和保养
产品检测
本产品具有传感器自动失效检测功能，如果报警器处于红灯长亮，喇叭发出长鸣声，信号输出开路状态，此时表示报警器已失效，应及时更换报警器。
报警器每隔一月应进行功能检查，用打火机通过报警器的通气孔喷入气体，观察是否有声光报警。

注意：
◆ 绿灯闪烁时，不可进行喷气检查
◆ 喷气检查的正确方式如下图，不可对正错误的位置喷气。

清洁
如有过大的油烟及灰尘堵塞报警器的通气孔时，应将报警器的盖板揭下，清洗盖板，并用抹布蘸少量的水和清洗剂轻拭传感器的金属网，以保证传感器可靠地透气。清洗可在报警器通电的状态下进行，但清洗传感器时，要防止水溅入传感器内，并且不要过于用力，以损坏传感器的金属网。
产品检修
如果产品发生故障，必须由厂家或厂家指定单位进行维修或处理，其他任何人不可擅自拆装报警器。厂家不负责未经允许私自拆装所引起的任何责任。

注意：
◆ 不要在报警器周围喷洒油漆，喷洒大量的有刺激性的气体，如杀虫剂、酒精等。
◆ 不可切断电源，保证电源正常供电。
◆ 安装位置应按照《安装说明》中的要求，不可随意移动和改变安装位置。

结构图structure chart
